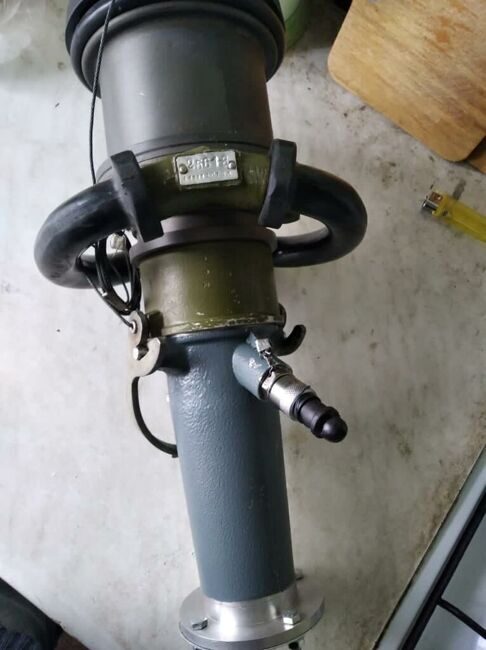

Наконечник 2561A представляет собой соединительный агрегат и предназначен для закрытой заправки самолетов и вертолетов топливом.
Смонтированный на топливозаправщике или заправочной колонке наконечник соединяется с
бортовым штуцером ОСТ 1 11320-74 летательного аппарата посредством байонетного соединения.
Хвостовик наконечника снабжен устройством для отбора пробы топлива при заправке ЛА
Наконечник 2561A выпускается трех модификаций: 2561A-5, 2561A-7, 2561A-8, отличающихся друг от друга корпусами, предназначенными для присоединения к рукавам топливозаправщика с различными проходными сечениями.
Номер модификации включен в шифр изделия.
Наконечник 2561A-5 с корпусом 10 предусмотрен для крепления на рукаве диаметра 76 мм,
2561A-7 с корпусом 11 - для крепления на рукаве диаметра 38 мм,
2561A-8 с корпусом 12 - для крепления на рукаве диаметра 50 мм.
Наконечник 2561A-7 может быть установлен вместо раздаточного пистолета РП-34Т,
а наконечник 2561A-8 - вместо раздаточного пистолета РП-40Г.
Основные технические данные
Проходное сечение, мм................................. 60
Рабочее давление, кгс/см2, не более ........... 10
Рабочая жидкость...........................................авиационные топлива
Диапазон рабочих температур, °С ...............от -50 до +55
Масса наконечника (без рабочей жидкости), кг, не более:
2561A-5 ..................................... 7,1
2561A-7....................................... 6,9
2561A-8. ..................................... 6,8
